時間繼電器
MCB - SER- ERTC- SSR-DG系列
概述
ENTES時間繼電器設計用于按用戶定義的時間間隔執行控制操作，包含多種功能。 |
| |
|
產品選擇表 |
|
時間 |
“閉合”延遲(Er) |
“關斷”延遲(Em) |
“關斷”延遲，帶控制輸入(R) |
“閉合”延遲，帶控制輸入(Es) |
單發上升沿帶控制輸入(Ts) |
單發下降沿帶控制輸入(Ta) |
對稱的循環裝置（Ef） |
控制輸入 |
閉合循環裝置 |
斷開循環裝置 |
倒計時器 |
星形-三角形 |
左一右 |
無電壓延退脈沖 |
24 VAC/DC |
230 VAC |
12~240 VAC/DC |
24~240 VAC/DC |
件/箱 |
|
產品代碼 |
|
ERT-O1 |
多功能時間繼電器 |
1秒一100小時 |
● |
● |
● |
● |
|
|
|
● |
● |
● |
● |
|
|
|
|
● |
|
|
16 |
|
ERTC-O1 |
多功能時間繼電器 |
1秒-100小時 |
● |
● |
● |
● |
|
|
|
● |
● |
● |
● |
|
|
|
|
● |
|
|
16 |
|
MCB-7 |
時間繼電器 |
0,1秒一30小時 |
● |
● |
|
|
|
|
|
|
|
|
|
|
|
|
● |
● |
|
|
10 |
|
MCB-8 |
時間繼電器 |
0,1秒一999分 |
● |
● |
|
|
|
|
|
|
|
|
|
|
|
|
● |
● |
|
|
10 |
|
MCB-9 |
時間繼電器 |
0,1秒一60小時 |
● |
● |
|
|
|
|
|
|
● |
● |
|
|
|
|
● |
● |
|
|
10 |
|
MCB-15 |
多功能時間繼電器 |
0,05秒一100小時 |
● |
● |
● |
|
|
|
● |
● |
|
|
|
|
|
|
|
|
|
● |
10 |
|
MCB-20 |
多功能時間繼電器 |
0,1秒-100小時 |
● |
● |
● |
● |
● |
● |
● |
● |
|
|
|
|
|
|
|
|
● |
|
10 |
|
MCB-30 |
時間繼電器 |
2-30秒 |
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
● |
|
|
10 |
|
MCB-60 |
時間繼電器 |
4-60秒 |
● |
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
● |
|
|
10 |
|
SER-YU |
星形一三角繼電器 |
(人/U) 20-500亳秒(人) 1-60秒 |
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
● |
● |
|
|
10 |
|
SSR-2X |
左右繼電器 |
0,1秒一60小時 |
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
● |
|
|
24 |
|
DG-10 |
時間繼電器 |
0,6秒一10分 |
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
● |
|
|
10 |
|
DG-60 |
時間繼電器 |
0,1秒一60分 |
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
● |
|
|
10 |
|
EF-10 |
閃光裝置繼電器 |
1- 10秒/ 0,5秒 |
|
|
|
|
|
|
|
|
● |
|
|
|
|
|
● |
● |
|
|
10 |
|
EF-10T |
閃光裝置繼電器 |
1-10秒/ 0,5秒 |
|
|
|
|
|
|
|
|
● |
|
|
|
|
|
● |
● |
|
|
10 |
|
ERB-50 |
洗滌機繼電器 |
洗滌30、60、90、120、180秒，
等待3秒，漂洗1-30秒 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● |
|
|
20 |
規格
|
MCB-15 |
MCB-20 |
EF-10 |
MCB-7/8/9 |
MCB-30 |
MCB-60 |
SSR-2X |
ERB-50 |
ERT-01 |
ERTC-01 |
SER-Y/U |
DG-10/60 |
EF-10T |
|
外殼 |
|
尺寸 |
PK27 |
PK22 |
PK15 |
PK 21 |
PK 20 |
PK 28 |
PK 10 |
|
保護等級 |
IP40 |
IP20 |
IP40- IP20 |
IP20 |
|
重量 |
0,1kg;10件/紙箱 |
0,1kg;24件 |
0,3kg;20件 |
0,25kg;16件 |
0,1kg; 24件 |
0,3kg;10件 |
|
電源 |
|
工作電壓 |
24-240 VAC/DC |
12-240VAC/DC |
230VAC&24VAC/DC |
230 VAC |
230VAC110VAC |
230VAC&24VAC/DC |
230 VA C |
|
工作范圍 |
for Un+20%(AC); for Un+10%(DC) |
|
功耗 |
<4 VA |
<8VA |
<4VA |
<3 VA |
<8VA |
<3 VA |
|
輸出 |
|
重復誤差 |
±5 ms |
±0.1% |
|
重置時間 |
=100 ms |
<150 ms |
100 ms |
80 ms |
120ms |
- |
|
輸出觸點 |
1 CO;8A,2000VA,COSφ=1 |
2 CO;8A,2000VA,COSφ=1 |
1 CO;8A,2000VA,COSφ=1 |
2 NO;
5A, 1250VA |
1 co;
16A, 4000V |
Triac;
8A,600VA |
|
環境條件 |
|
環境溫度;濕度 |
-5/ +50℃;85% |
|
連接 |
|
安裝 |
軌道安裝，帶螺釘端子 |
|
連接類型 |
單相2線 |
時間繼電器
MCB - SER- ERTC- SSR- DG系列
MCB-15和MCB-20的功能(12~240V AC/DC) |
| |
|

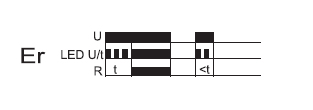

“閉合”延遲(Er) [MCB-15 & MCB-20]:
提供供電電壓U時，設置間隔t開始(綠色LED U/t閃爍)，間隔t到時間后(綠色LED U/t變亮)，輸出繼電器R切換至閉合位置(黃色LED變亮)。此狀態保持直到供電電壓中斷。如果間隔t到時間前供電電壓中斷，已經到時間的間隔將被清除，再次供電后重新開始。 |
 |
| |
|

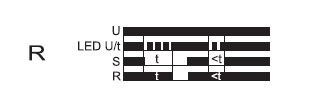

“關斷”延遲，帶控制輸入(R) [MCB-15 & MCB-20] :
必須始終為設備提供供電電壓U (綠色LED U/t變亮)。控制觸點S閉合后，輸出繼電器R切換至開啟位置(黃色LED變亮)。如果控制觸點打開，設置間隔t開始(綠色LED閃爍)。間隔t到時間后(綠色LED U/t變亮)，輸出繼電器切換至關閉位置(黃色LED不亮)。如果間隔t到時間前控制觸點再次閉合，已經到時間的間隔將被清除，再次開啟控制觸點S后重新開始。 |
 |
| |
|

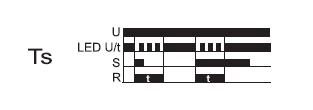

單發上升沿，帶控制輸入(Ts) [MCB-20] :
必須始終為設備提供供電電壓U (綠色LED U/t變亮)。控制觸點S閉合后，輸出繼電器R切換至閉合位置(黃色LED變亮)。如果控制觸點打開，設置間隔t開始(綠色LEDU/t閃爍)。間隔t到時間后(綠色LED U/t變亮)，輸出繼電器切換至關閉位置(黃色LED不亮)。間隔期間，控制觸點可操作任意次數。只有循環運行完成后，才能開始下一次循環。 |
 |
| |
|

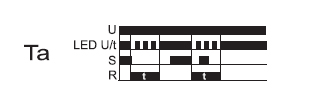

單發下降沿，帶控制輸入(Ta) [MCB-20] :
必須始終為設備提供供電電壓U(綠色LEDU/t變亮)。閉合控制觸點S不影響輸出R的狀況。控制觸點打開后，輸出繼電器切換為閉合位置(黃色LED變亮)，設置間隔t開始(綠色LEDU/t閃爍)。間隔t到時間后(綠色LEDU/t變亮)，輸出繼電器切換至關閉位置(黃色LED不亮)。間隔期間，控制觸點可操作任意次數。只有循環運行完成后，才能開始下一次循環。 |
 |
| |
|

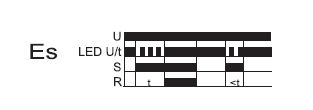

“閉合”延遲，帶控制輸入(Es) [MCB-20] :
必須始終為設備提供供電電壓U(綠色LEDU/t變亮)。控制觸點S閉合后，設置間隔t開始(綠色LEDU/t閃爍)。間隔t到時間后(綠色LEDU/t變亮)，輸出繼電器切換至閉合位置(黃色LED變亮)。此狀態保持直到控制觸點再次打開。如果間隔t到時間前控制觸點打開，已經到時間的間隔將被清除，下次循環重新開始。 |
 |
| |
|

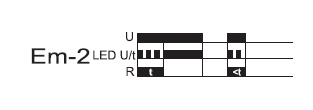

單發上升沿電壓控制(Em) [MCB-15 & MCB-20] :
提供供電電壓U時，輸出繼電器R切換至閉合位置(黃色LED變亮)，設置間隔t開始(綠色LEDU/t閃爍)。間隔t到時間后(綠色LEDU/t變亮)，輸出繼電器切換至斷開位置(黃色LED不亮)。此狀態保持直到供電電壓中斷。如果間隔t到時間前供電電壓中斷，輸出繼電器立刻切換至關閉位置。已經到時間的間隔將被清除，再次供電后重新開始。 |
 |
| |
|

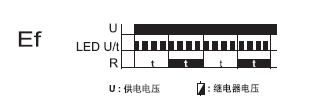

循環動作[MCB-15 & MCB-20] :
提供供電電壓U時，設置間隔t開始(綠色LEDU/t閃爍)。間隔t到時間后，輸出繼電器R切換至開啟位置(黃色LED變亮)，設置間隔t再次開始。間隔t到時間后，輸出繼電器切換至關閉位置(黃色LED不亮)。輸出繼電器以1:1 比例觸發，直到供電電壓中斷。 |
 |
| |
|
MCB-7/8/9; ERTC-01; EF-10/10T常見功能
“閉合”延遲(Er)
在“開啟”延遲模式下，設備通電后，計時器開始計數，到達調整時間后，繼電器通電。
“關斷”延遲(Em-1)
在“關斷”延遲模式下，設備通電并提供開始輸入后，繼電器通電，并在用戶設置時間結束后斷電。 |
 |
| |
|
倒計時器
在倒計時器模式下，設備通電后，故障計時器開始從用戶設置的時間倒計時，到達零后繼電器通電。

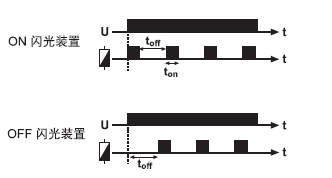

循環動作
循環動作下，設備通電后，tOFF時間結束后繼電器通電，延時結束后斷電。閃光裝置模式的啟動模式可以選擇為ON或OFF模式。在OFF 模式下，閃光裝置以tOFF 啟動，在tOFF 值后通電，然后繼續至tOn模式。在On模式下，閃光裝置以tOn 啟動，在tOn 值后斷電，然后繼續至tOFF模式。閃光裝置功能可連續重復。 |
 |
| |
|

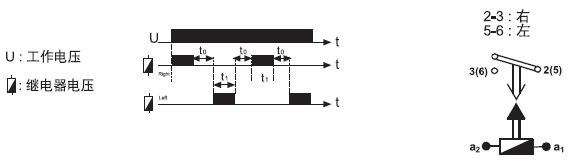

SSR-2x的功能
提供線路電壓后，右輸出繼電器以“閉合”開始工作，左輸出繼電器以“ 斷開 開始工作。"t1”時間結束后，兩個輸出繼電器均關閉，此情況保留"to" 時間。該時段結束后，左輸出繼電器“斷開” ，右輸出繼電器 閉合 ，此情況也保持"t1”時間 |
 |
| |
|

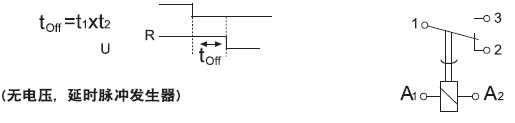

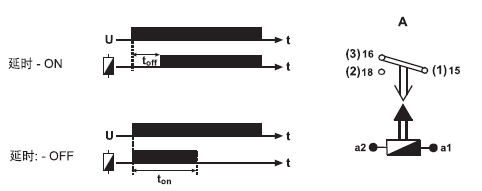

DG-06 / DG-10 I DG-60的功能
供電電壓關閉時，繼電器開始通電toff 時間。
該時間結束后，輸出繼電器關閉。如果toff 時間未到前提供電壓，輸出繼電器繼續保持通電。 |
 |
| |
|

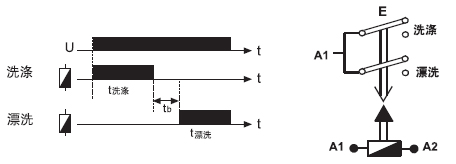

洗滌機繼電器(ERB-30/50)
設備通電后，T1、T2、T3、T4、T5端子中的一個與TO端子短路時，洗滌端子(洗滌)提供220V輸出。在所選端子的等待時間后，洗滌端子的220 V關閉。經過固定的等待時間后(Erb-30 為10 秒，Erb-50為3秒)，漂洗端子(漂洗)提供220V輸出。使用設備上的調節器可在1到30 秒之間調節漂洗時間。經過指定漂洗時間后，漂洗端子的220V關閉。要重復相同操作，必須先關閉然后再開啟設備。 |
 |
| |
|

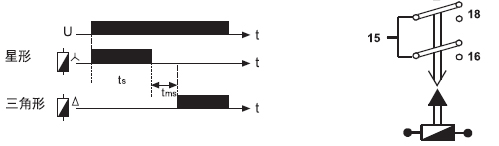

SER-Y/U的功能
提供工作電壓后，星形觸點[PK21/PK15、 PK25的(1/16, 2/15)] 閉合，經過操作時間tA后釋放。三角形觸點[PK21/PK15 的(2/15,3/18)]在過渡時間to = 50毫秒(出廠時固定)后閉合。過渡時間誤差為士5毫秒。PK25類型中可調節此過渡時間(至= 20-500 毫秒) |
 |
| |
| |
|
|
|
| |
|
|
|
